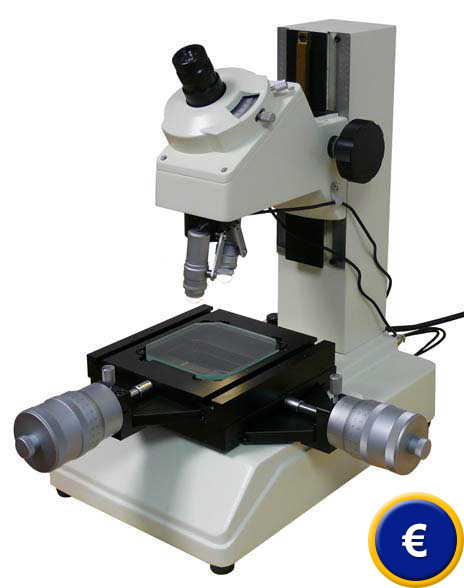

Messmikroskop PCE-XM 100
Robustes Messmikroskop mit hochauflösenden Mikrometern /
bis zu 150-fache Vergrößerung

Das Messmikroskop verfügt über eine Zielvorrichtung (ein Fadenkreuz im Okular) und eine Positioniervorrichtung mit Wegmesssystem (x-y-Tisch). So können Sie am Messmikroskop einen Punkt auf der Oberfläche ebener Messobjekte anvisieren, anschließend das Messobjekt verfahren, bis ein zweiter Messpunkt unter dem Fadenkreuz liegt und die Verfahrstrecke am Positioniersystem ablesen. Somit ist die Messung von Abständen in einer Ebene senkrecht zur optischen Achse des Systems möglich. Dieses Messmikroskop besticht durch seine hohe Messauflösung, die einfache Bedienbarkeit und die Robustheit der Konstruktion. Das Gerät ist universell in nahezu allen industriellen Gebieten einsetzbar. Eine Übersicht aller Mikroskope der PCE Group finden Sie, wenn sie dem folgenden Link folgen.

- Vergrößerung standardmäßig 30-fach
  (mit optional erhältlichem 10 x Objektiv
  können Sie maximal 150-fach erreichen)

- Vermessung über integrierte Mikrometer

- Auflicht- und Durchlichtbeleuchtung

- Messauflösung von 0,00254 mm

Bedienungsanleitung vom
 Meßmikroskop PCE-XM 100
  ansehen/ausdrucken


Anwendungsbilder

Vergrößerung

Auflösung Messablesung

Mikrometer vom Messmikroskop

Nonius am Mikrometer

Lieferumfang
1 x Messmikroskop PCE-XM 100, 1 x Objektiv  (2x), 1 x Okular (15x), 1 x Fadenkreuzträger,  1 x Stellrad für Fadenkreuz, 1 x Beleuchtungseinheit mit Leuchtmittel (24 V Lampe), 1 x Lampe als Ersatz, 1 x Messtisch, 2 x Mikrometer, 1 x Sicherung als Ersatz, 1 x 230V-Netzkabel, 1 x Erdungskabel, 1 x Koffer, Bedienungsanleitung
